LCD-Konnektoren (auch Leitgummis oder Zebras genannt) verbinden die Kontaktlamellen der Flüssigkeitskristallanzeigen (LCD) mit den gedruckten Leiterbahnen auf der Leiterplatte (PCB).
|
| Übersicht über die gebräuchlichsten Leitgummis: | |
| T-Typ | Universeller Typ, keine Positionierungsschwierigkeiten. |
| TS-Typ | Universeller Typ, weniger Verformungskraft nötig dank seitlich isolierender und weicher Flächen aus Gummi. |
| TG-Typ | Universeller Typ, noch weniger Verformungskraft nötig, da die beiden seitlichen nichtleitenden Flächen aus porösem Silikonkautschuk bestehen. |

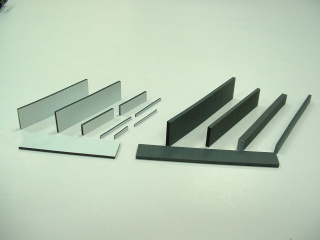

T-Typ Konnektor: |

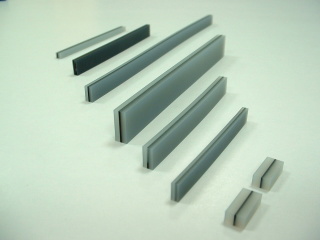

TS-Typ Konnektor: |

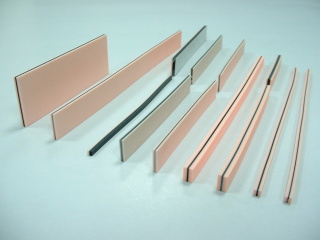

TG-Typ Konnektor: |
 |
 |
 |
Leitgummis mit isolierender Lackierung (T-2-Typ) oder auch
Gummiplatten, sogenannte Dummies ohne leitende Schichten (IR-TS-Typ / IR-TG-Typ)

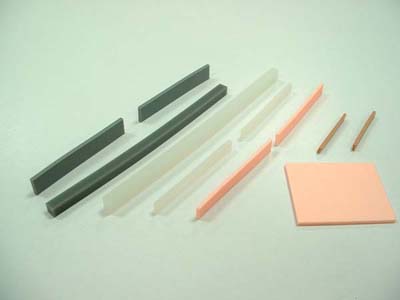

| IR-Typ Konnektor: |
 |
|
